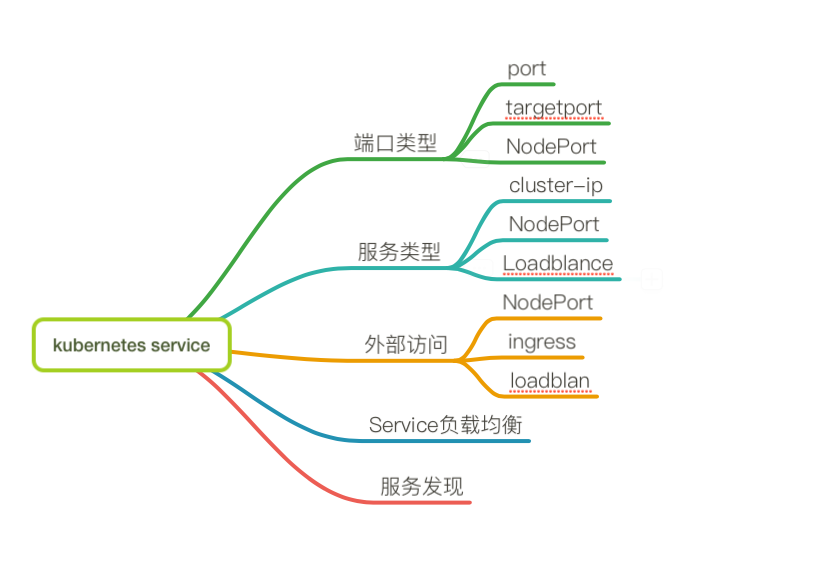

kubernetes services

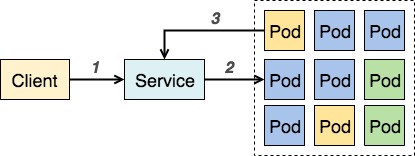

pod是随时变化的，动态的伸缩，所以应用程序直接连接pod是不可靠的，所以kubernetes引入service，service是为一组功能相同的pod提供统一入口。

例

kind: Service
apiVersion: v1
metadata:
 name: httpd-deployment
spec:
 ports:
 - protocol: TCP
   port: 80
   targetPort: 80
 selector:
   app: http
---
apiVersion: apps/v1beta2
kind: Deployment
metadata:
  name: http-app
spec:
  selector:
    matchLabels:
      app: http
  replicas: 2
  template:
    metadata:
      labels:
        app: http
    spec:
      containers:
      - name: nginx
        image: httpd
        ports:
        - containerPort: 80

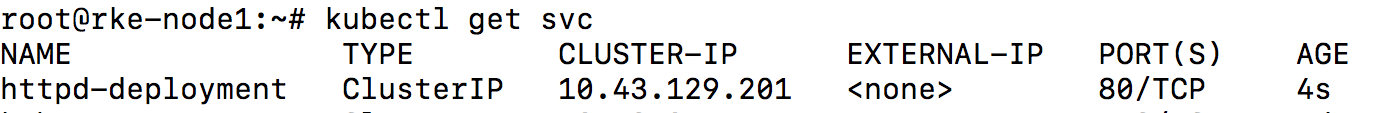

上面例子，我们创建一个名为http-app的deployment，然后创建了个Service，selector labels方式将Service与deployment绑定，service类型为 cluster-ip，也就是内部访问类型

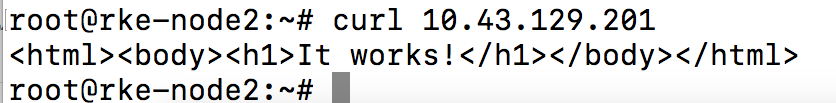

在kubernetes集群任意一个节点curl访问

端口类型

port
Service暴露出来的内部访问端口
targetPort
pod暴露出来的端口
NodePort
NodePort是kubernetes提供外部访问service的暴露端口，它暴露在集群所有宿主机上，默认端口范围为30000~32767

服务类型

ClusterIP（默认)
使用clusterip类型的Service默认会使用一个集群内部ip，通过kube-proxy调用iptables创建规则，将流量转发到pod中，需要注意的是clusterip是一个virtual_ip没有真正的网络设备绑定，所以是ping不通它的，直接在集群内部的访问就好。

NodePort
使用NodePort类型的Service时会在集群内部所有host上暴露一个端口用于外部访问

创建方法

kind: Service
apiVersion: v1
metadata:
  name: httpd-deployment
spec:
  type: NodePort
  ports:
    - port: 80
      targetPort: 80
      nodePort: 30080
   selector:
     app: http

不指定nodePort端口将从30000~32767里面随机选一个
LoadBlancer

使用loadblance类型时，会向cloud provider申请映射到service本身的负载均衡，比如AWS的ELB、google cloud 的GCP、Azure的azure-load-balancer。

外部访问pod

NodePort
loadblance
ingress

Service负载均衡

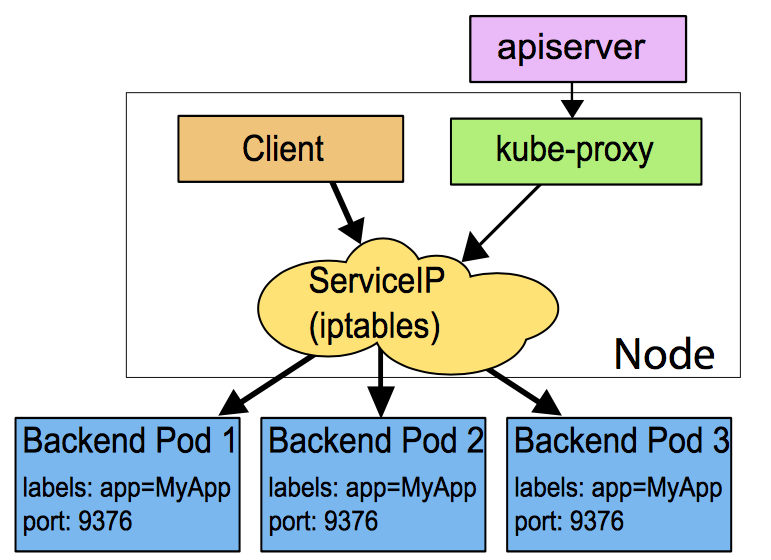

kube-proxy 会检测 API Server 上对于 service 和 endpoint 的新增或者移除。对于每个新的 service，在每个 node 上，kube-proxy 都会设置相应的 iptables 的规则来记录应该转发的地址。当一个 service 被删除的时候，kube-proxy 会在所有的 pod 上移除这些 iptables 的规则。默认转发规则是round robin 或session affinity
kube-proxy 模式：userspace、iptables、ipvs(beta)

当创建一个service后，service会后iptables添加如下规则，以上面创建的httpd-deployment service为例，它的cluster-ip为10.43.129.201

cluster-ip转发流程

在集群任意一台节点上查看iptables规则

1	iptables-save >/tmp/1

-A KUBE-SERVICES -d 10.43.129.201/32 -p tcp -m comment --comment "default/httpd-deployment: cluster IP" -m tcp --dport 80 -j KUBE-SVC-KO6WMUDK3F2YFERC
-A KUBE-SVC-KO6WMUDK3F2YFERC -m comment --comment "default/httpd-deployment:" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-37DWITJLRCDPHWZD
-A KUBE-SEP-37DWITJLRCDPHWZD -s 10.42.0.87/32 -m comment --comment "default/httpd-deployment:" -j KUBE-MARK-MASQ
-A KUBE-SEP-37DWITJLRCDPHWZD -p tcp -m comment --comment "default/httpd-deployment:" -m tcp -j DNAT --to-destination 10.42.0.87:80
-A KUBE-SEP-BWU5RQOROOHNX3YY -s 10.42.1.82/32 -m comment --comment "default/httpd-deployment:" -j KUBE-MARK-MASQ
-A KUBE-SEP-BWU5RQOROOHNX3YY -p tcp -m comment --comment "default/httpd-deployment:" -m tcp -j DNAT --to-destination 10.42.1.82:80

第一条规则目的ip是cluster-ip，命中规则，然后将请求丢给KUBE-SVC-KO6WMUDK3F2YFERC处理
第二条规则链KUBE-SVC-KO6WMUDK3F2YFERC 实现了将报文按50%的统计概率随机匹配，转给KUBE-SEP-37DWITJLRCDPHWZD
第三条和第五条是指对pod的SNAT操作
第四条和第六条KUBE-SEP-37DWITJLRCDPHWZD链直接进行DNAT操作将cluster-ip的80端口映射到pod的80

NodePort转发流程

修改Service类型为NodePort

查看iptables

1
2

-A KUBE-NODEPORTS -p tcp -m comment --comment "default/httpd-deployment:" -m tcp --dport 30080 -j KUBE-SVC-KO6WMUDK3F2YFERC
-A KUBE-SERVICES -d 10.43.129.201/32 -p tcp -m comment --comment "default/httpd-deployment: cluster IP" -m tcp --dport 80 -j KUBE-SVC-KO6WMUDK3F2YFERC

第一条规则目的端口味30080的请求转发给KUBE-SVC-KO6WMUDK3F2YFERC处理
第二条规则将请求给cluster-ip10.43.129.201然后转发给KUBE-SVC-KO6WMUDK3F2YFERC
后面就根上面的cluster-ip转发流程是一样的了，所以NodePort就是在cluster-ip转发基础上加了层DNAT到cluster-ip

服务发现

两种方式
环境变量
DNS:1.10版之前是通过kube-dns实现服务发现，1.10版后可以用CoreDns替代kube-dns做服务发现
创建一个Service后，kubernetes会自动将servername做为服务名，添加一条dns记录

比如上面那个例子Service名为httpd-deployment,那么其他pod要访问直接访问httpd-deployment就会解析到对应cluster-ip,跨namespace的只需要在域名后接上.namespace_name 如httpd-deployment.default
